Cabo Lan Mpt Cat6 U/utp 23awgx4p 305 Metros Cmx Vermelho 53040541

Cabo constituído por condutores de cobre maciço com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.



Aplicações e uso

Este cabo foi desenvolvido para Instalação interna horizontal, para as aplicações GIGABIT ETHERNET (1000BASE -T e 1000BASETX), FAST ETHERNET (100BASE-TX, 100BASE-T4), ATM -155 (UTP). Cabo em conformidade com a diretiva RoHS.

Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm.



Construção

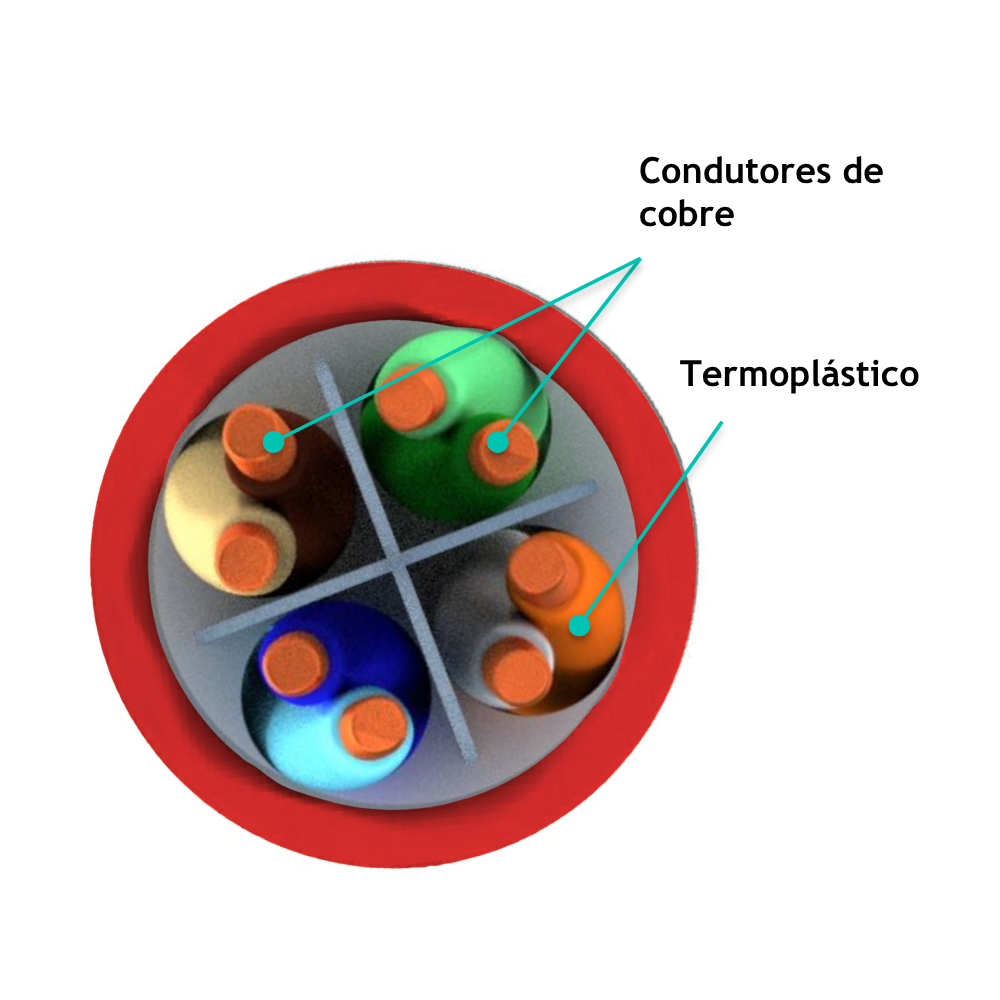

• Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 23AWG

• Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação.

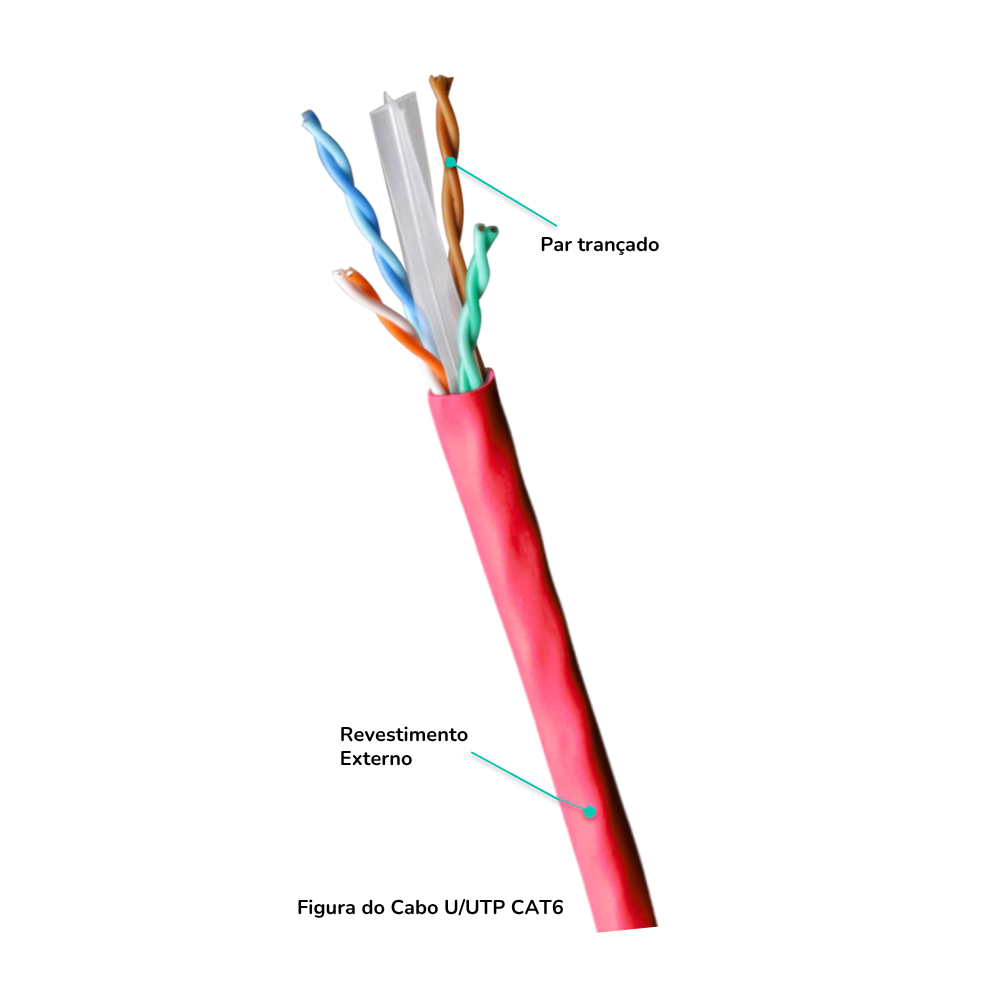

• Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos ao redor de um elemento plástico separador formando o núcleo do cabo.

• Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas.



Capacidade:
Os cabos possuem 4 pares

Categoria de transmissão:
Os cabos UTP Cat 6 possuem características de transmissão verificadas até 250MHz

Normas, Especificações e Performance
• ANSI/TIA-568.2-D
• ANATEL Requisitos técnicos Categoria I - Cabo sem blindagem – categoria 6 – condutor sólido para uso interno par trançado de 100 ohms
• ABNT NBR 14703, 14705, 14565, ABNT IEC 60332-1, ISO/IEC 11801



*Imagens meramente ilustrativas.

Características Dimensionais

Cabo	Número de Pares	Diâmetro Externo [mm]	Peso Líquido [kg/km]	Embalagem Caixa [m]
Cat 6 CMX	4	5,9	37	305

Os cabos devem ser instalados seguindo as trações e curvaturas aqui especificadas.

Características Mecânicas

Requisitos	Unidade	Valor
Tensão de puxamento máxima	[N]	110
Tensão de ruptura mínima	[N]	400
Raio mínimo de curvatura Sem tensão Sob tensão	[mm]	4 x diâmetro externo do cabo 8 x diâmetro externo do cabo

Características Elétricas e de Transmissão

Requisitos	Unidade	Valor
Resistência Elétrica CC Máxima do Condutor a 20°C	[Ω / 100 m]	9,38
Desequilíbrio Resistivo Máximo	[%]	4
Capacitância Mútua Máxima 1 kHz	[nF/m]	5,6
Desequilíbrio Capacitivo Par x Terra Máximo a 1kHz	[pF/m]	3,3
Impedância Característica (1-250 MHz)	[Ω]	100 ± 15
Velocidade de propagação	[%]	68
Propagation delay	[ns/100m]	570 @ 1 MHz 545 @ 10 MHz 538 @ 100MHz - 536 @ 250MHz
Propagation delay skew (1-250 MHz)	[ns/100m]	45
Resistência de Isolamento	[MΩ * km]	10000
Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação	[ºC]	0 até +50 -20 até +70 -20 até +60



Freq. [MHz]	Insertion Loss [dB/100m]	NEXT [dB]	PSNEXT [dB]	ACRF [dB/100m]	PSACRF [dB/100m]	RL [dB/100m]
1	2,0	74,3	72,3	67,8	64,8	20,0
4	3,8	65,3	63,3	55,8	52,8	23,0
8	5,3	60,8	58,8	49,7	46,7	24,5
10	6,0	59,3	57,3	47,8	44,8	25,0
16	7,6	56,2	54,2	43,7	40,7	25,0
20	8,5	54,8	52,8	41,8	38,8	25,0
25	9,5	53,3	51,3	39,8	36,8	24,3
31,25	10,7	51,9	49,9	37,9	34,9	23,6
62,5	15,4	47,4	45,4	31,9	28,9	21,5
100	19,8	44,3	42,3	27,8	24,8	20,1
200	29,0	39,8	37,8	21,8	18,8	18,0
250	32,8	38,3	36,3	19,8	16,8	17,3



• Atende PoE (IEEE 802.3af) e PoE+ (IEEE 802.at)
• Link Permanente de até 90m
• Canal de até 4 conexões - 100m
