Cabo Cftv Mpt Cable 4p X 24awg Cmx 305m Azul

Cabo constituído por condutores metálicos com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.

Aplicações e uso
Este cabo foi desenvolvido para instalação interna horizontal, destinado ao uso em sistemas de circuito fechado de TV (CFTV).

Os cabos CFTV CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser
menor que 6,4mm.

 Construção

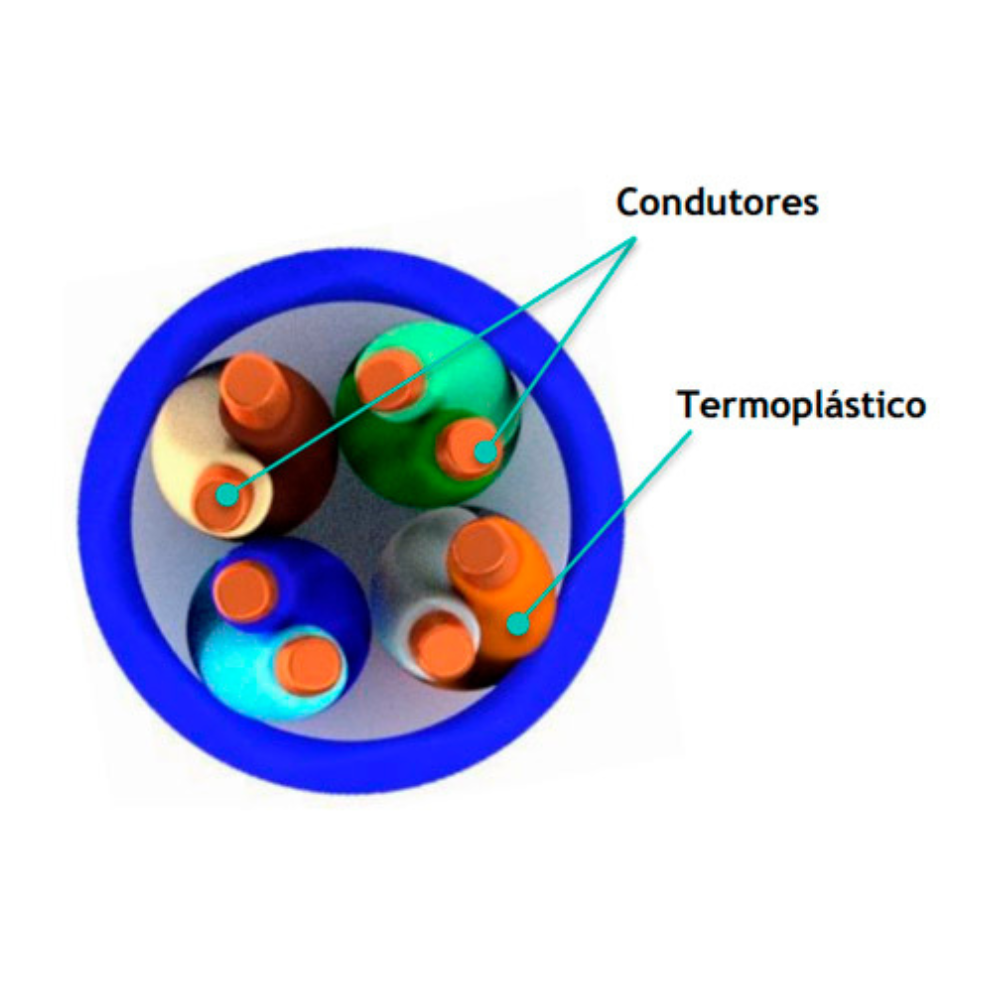

• Conjunto constituído por condutores metálicos diâmetro 24AWG.
• Os condutores são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação.
• Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos formando o núcleo do cabo.
• Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas.

Capacidade
Os cabos possuem 4 pares

Categoria de transmissão
Os cabos CFTV possuem características de transmissão verificadas até 100MHz

Normas, Especificações e Performance
ANATEL Ato nº 8210, de 27 de dezembro de 2019
ABNT NBR 14703, 14705, ABNT IEC 60332-1

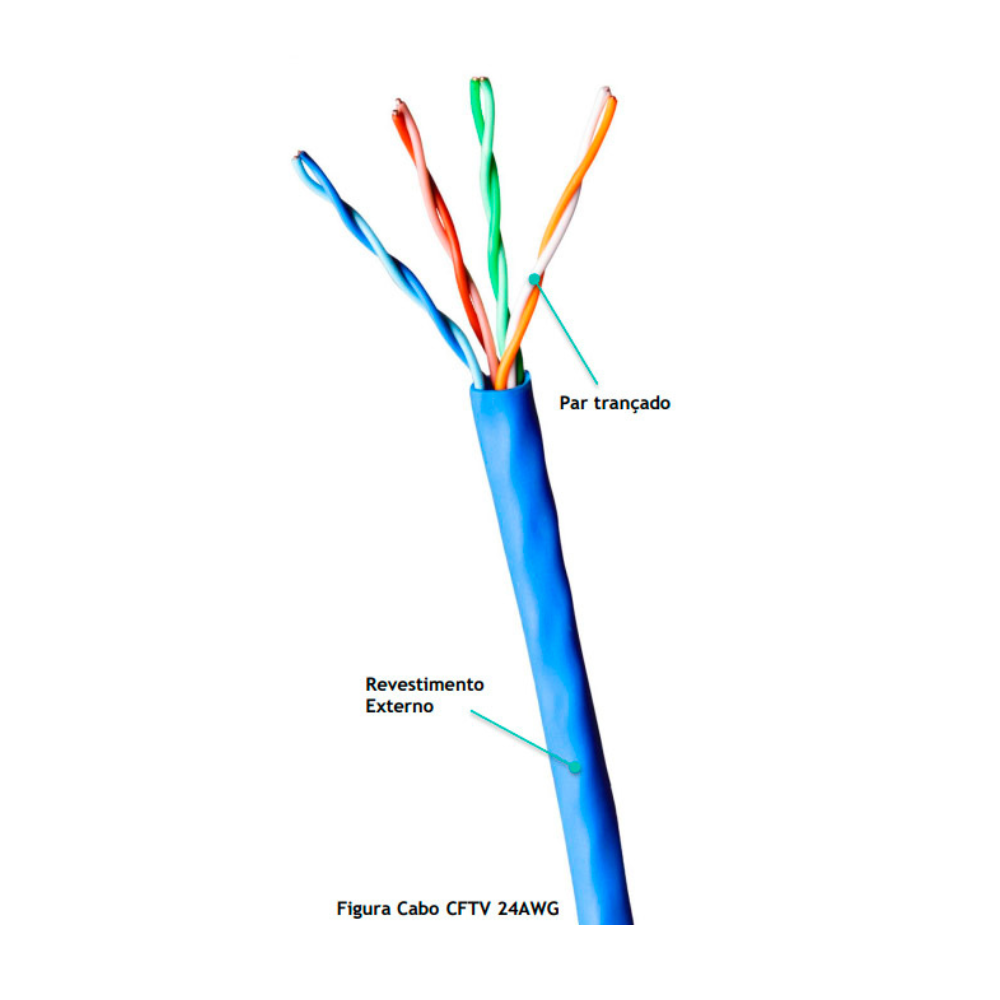

*Imagens meramente ilustrativas.

Características Dimensionais

Cabo: CFTV 4p
Número de Pares: 4
Diâmetro Externo [mm]: 4,4
Peso Líquido [kg/km]: 17,5
Embalagem Caixa [m]: 305

Características Mecânicas


Características Elétricas e de Transmissão
