Cabo Lan Mpt Cat.5e Dupla Capa F/utp 24awgx4p 500 Metros Cm Preto 53030152

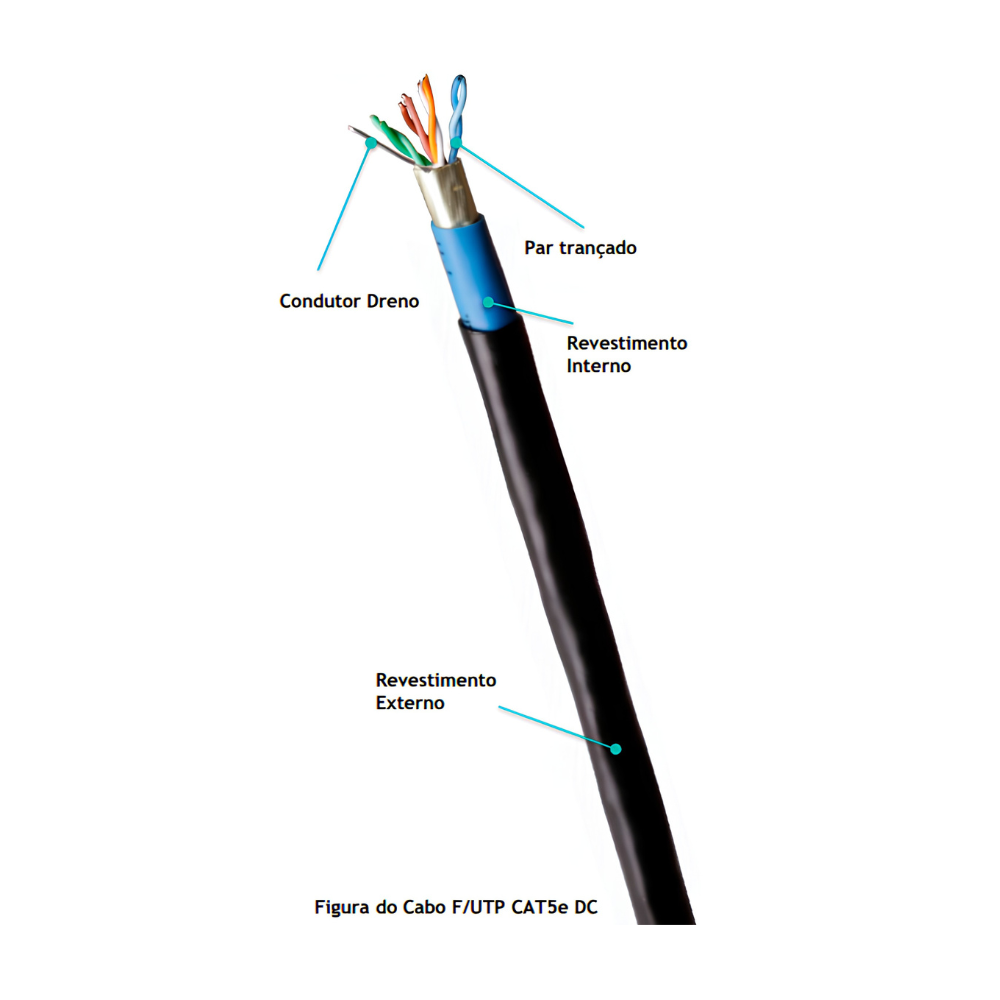

Cabo constituído por condutores de cobre maciço, com isolação em termoplástico, torcidos em pares, núcleo protegido por uma blindagem aluminizada, um revestimento interno de material não propagante a chama e um revestimento externo em polietileno.



Aplicações e uso

Este cabo foi desenvolvido para instalação interna e externa, para as aplicações FAST ETHERNET (100BASE-TX, 100BASE-T4), GIGABIT ETHERNET (1000BASE T), ATM -155 (UTP), 10BASE-T, TOKEN RING.

Cabo em conformidade com a diretiva RoHS.

Revestimento interno CM são indicados para aplicação em tubulações com muita ocupação, em locais sem fluxo de ar forçado, em instalações em um mesmo ambiente ou em locais com condições de propagação de fogo similares a estas.

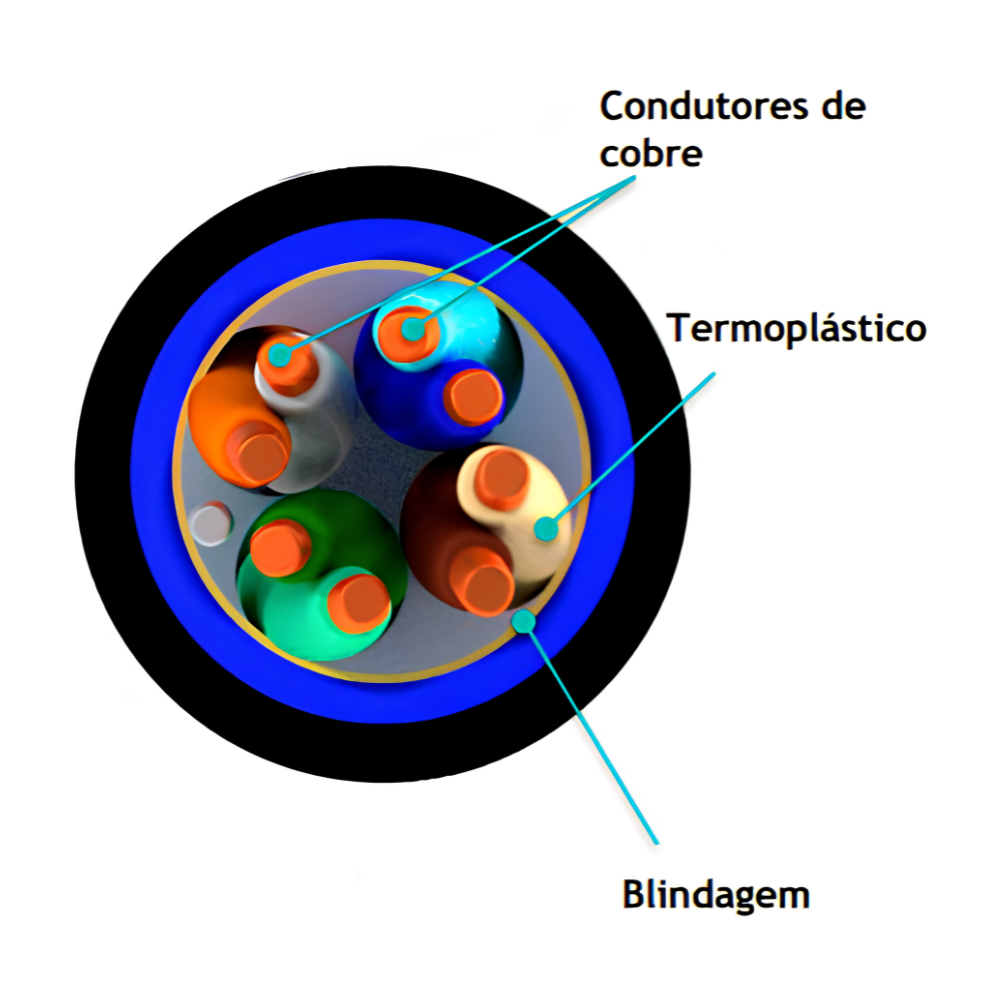

Construção

• Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 24AWG

• Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação.

• As veias são torcidas em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão sendo reunidos e protegidos por uma blindagem em fita aluminizada e condutor dreno formando o núcleo do cabo

• Revestimento interno em material não propagante a chama com aditivos adequados, classificação frente a chama tipo CM, em conformidade com a diretiva RoHS e segundo revestimento resistente a UV e as intempéries para uso externo.



Capacidade

Os cabos possuem 4 pares

Categoria de transmissão:

Os cabos F/UTP Cat 5e possuem características de transmissão verificadas até 100MHz



Normas, Especificações e Performance

• ANSI/TIA-568.2-D
• ANATEL Requisitos técnicos Categoria I - Cabo com blindagem – categoria 5e F/UTP – condutor sólido, par trançado de 100 ohms, interno/externo





Características Dimensionais

Cabo	Número de Pares	Diâmetro Externo [mm]	Peso Líquido [kg/km]	Embalagem Caixa [m]
Cat 5e F/UTP DC	4	7,10	45	500

Os cabos devem ser instalados seguindo as trações e curvaturas aqui especificadas.

Características Mecânicas

Requisitos	Unidade	Valor
Tensão de puxamento máxima	[N]	110
Tensão de ruptura mínima	[N]	400
Raio mínimo de curvatura Sem tensão Sob tensão	[mm]	4 x diâmetro externo do cabo 8 x diâmetro externo do cabo

Características Elétricas e de Transmissão

Requisitos	Unidade	Valor
Resistência Elétrica CC Máxima do Condutor a 20°C	[Ω / 100 m]	9,38
Desequilíbrio Resistivo Máximo	[%]	4
Capacitância Mútua Máxima 1 kHz	[nF/m]	5,6
Desequilíbrio Capacitivo Par x Terra Máximo a 1kHz	[pF/m]	3,3
Impedância Característica (1-100 MHz)	[Ω]	100 ± 15
Velocidade de propagação	[%]	69
Propagation delay	[ns/100m]	570 @ 1 MHz 545 @ 10 MHz 538 @ 100MHz
Propagation delay skew (1-100 MHz)	[ns/100m]	45
Resistência de Isolamento	[MΩ * km]	10000
Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação	[ºC]	0 até +50 -20 até +70 -20 até +60



Freq. [MHz]	Insertion Loss [dB/100m]	NEXT [dB]	PSNEXT [dB]	ACR [dB/100m]	PSACR [dB/100m]	ACRF [dB/100m]	PSACRF [dB/100m]	RL [dB]
1	2,0	65,3	62,3	63,3	60,3	63,8	60,8	20,0
4	4,1	56,3	53,3	52,2	49,2	51,8	48,7	23,0
8	5,8	51,8	48,8	46,0	43,0	45,7	42,7	24,5
10	6,5	50,3	47,3	43,8	40,8	43,8	40,8	25,0
16	8,2	47,2	44,2	39,0	36,0	39,7	36,7	25,0
20	9,3	45,8	42,8	36,5	33,5	37,8	34,8	25,0
25	10,4	44,3	41,3	33,9	30,9	35,8	32,8	24,3
31,25	11,7	42,9	39,9	31,2	28,2	33,9	30,9	23,6
62,5	17,0	38,4	35,4	21,4	18,4	27,8	24,8	21,5
100	22,0	35,3	32,3	13,3	13,3	23,8	20,8	20,1



• Atende PoE (IEEE 802.3af) e PoE+ (IEEE 802.at)
• Link Permanente de até 90m
• Canal de até 4 conexões - 100m
